Q347Y片式鍛鋼硬密封球閥主要用于截斷或接通管路中的介質,亦可用于流體的調節與控制,其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力,特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換,同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。
球閥型號:Q347Y-150LB |
球閥口徑:8” |
球閥公稱壓力:150LB |
球閥連接方式:法蘭連接 |
球閥操作方式:蝸輪 |
球閥主要功能:起開關作用 |
球閥使用介質:水 油品 蒸汽 |
球閥材質:A105鍛鋼 |
球閥使用標準:美標 |
注:型號代表意義
Q代表球閥 4代表法蘭連接 7代表固定式 Y代表STL司太立

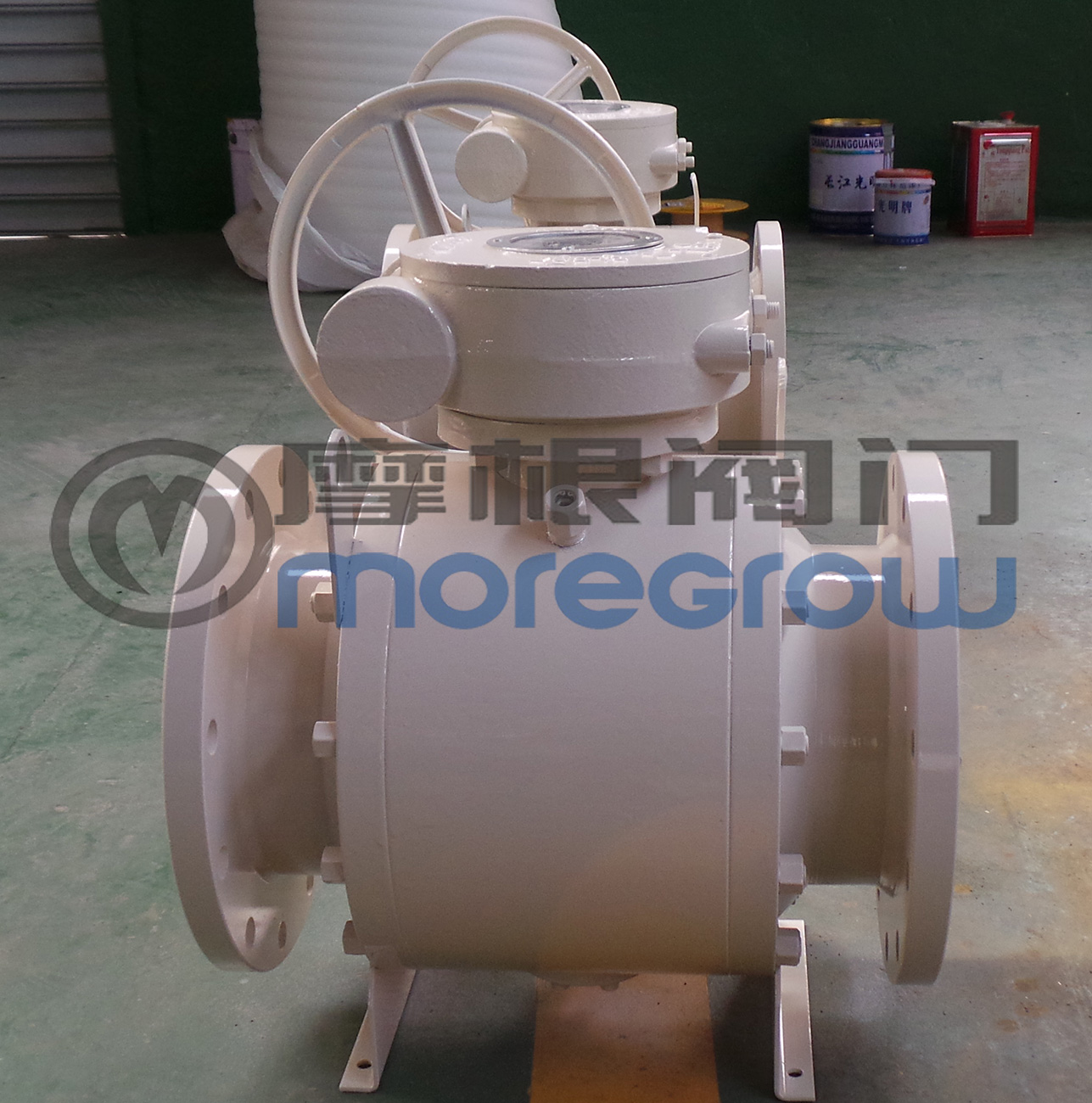

三片式鍛鋼硬密封球閥生產廠家浙江摩根閥門有限公司制造,型號Q347Y-150LB 8" 閥體采用A105N鍛鋼 內件材質:球體A105N+STL,閥座:A105N+STL蝸輪操作。
三片式鍛鋼硬密封球閥工作原理:
三片式鍛鋼硬密封球閥它具有旋轉90度的動作,旋塞體為球體,有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向,它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用,如V型球閥。
三片式鍛鋼硬密封球閥的主要特點是本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,適用于水、溶劑、酸和三片式鍛鋼硬密封球閥天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。球閥閥體可以是整體的,也可以是組合式的。
三片式鍛鋼硬密封球閥產品的主要性能規范:
試驗壓力(Mpa) |
公稱壓力(Mpa) |
壓力級(Class) |
|||||||||||
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
25 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
強度試驗 |
2.4 |
3.8 |
6 |
9.6 |
15 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
密封試驗 |
1.8 |
2.8 |
4.4 |
7 |
11 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
氣密試驗 |
0.5-0.7 |
||||||||||||
工作溫度 |
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ |
||||||||||||
適用介質 |
C:水、油、蒸氣 P:硝酸類(溫度≤200℃ ) R:醋酸類(溫度≤200℃ ) |
三片式鍛鋼硬密封球閥商品已標的價格表是臨時價格,具體價格已具體參數議價,根據材質及口徑尺寸壓力大小而定,具體價格您可以聯系我們,以實時報價為準。
三片式鍛鋼硬密封球閥產品名稱與三片式鍛鋼硬密封球閥的型號;三片式鍛鋼硬密封球閥的操作方式(有手動渦輪傳動氣動電動等);三片式鍛鋼硬密封球閥的密封面材質和硬度;三片式鍛鋼硬密封球閥的閥體材質; 三片式鍛鋼硬密封球閥的壓力; 三片式鍛鋼硬密封球閥的使用介質(名稱、粘度、顆粒腐蝕性、毒性;三片式鍛鋼硬密封球閥我們可以根據您提供的圖紙定做生產;也可以按我公司提供的圖紙生產。三片式鍛鋼硬密封球閥產品包裝人性化亦可按您的要求辦理。
若已經由設計單位選定摩根的三片式鍛鋼硬密封球閥型號,請按三片式鍛鋼硬密封球閥型號直接向我司銷售部訂購。
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的摩根公司專家為您審核把關。感謝您訪問我們的網站【http://99fyw.cn浙江摩根閥門有限公司】 如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務
