鑄鋼氣動球閥的球是固定球，受壓后不產生移動。固定球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小。為了減少氣動球閥的操作扭矩和增加密封的可靠程度，出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩。
|
氣動球閥型號：Q647F-16C |
氣動球閥通徑：250MM |
氣動球閥使用壓力：1.6MPA |
|
氣動球閥連接方式：法蘭連接 |
氣動球閥操作方式：氣動 |
氣動球閥主要功能：起開關作用 |
|
氣動球閥使用介質：水.油品.蒸汽 |
球閥材質：WCB鑄鋼 |
球閥使用標準：化工部標準或機械部標準 |
Q代表球閥 6代表氣動 4代表法蘭連接 7代表固定式 F代表密封四氟

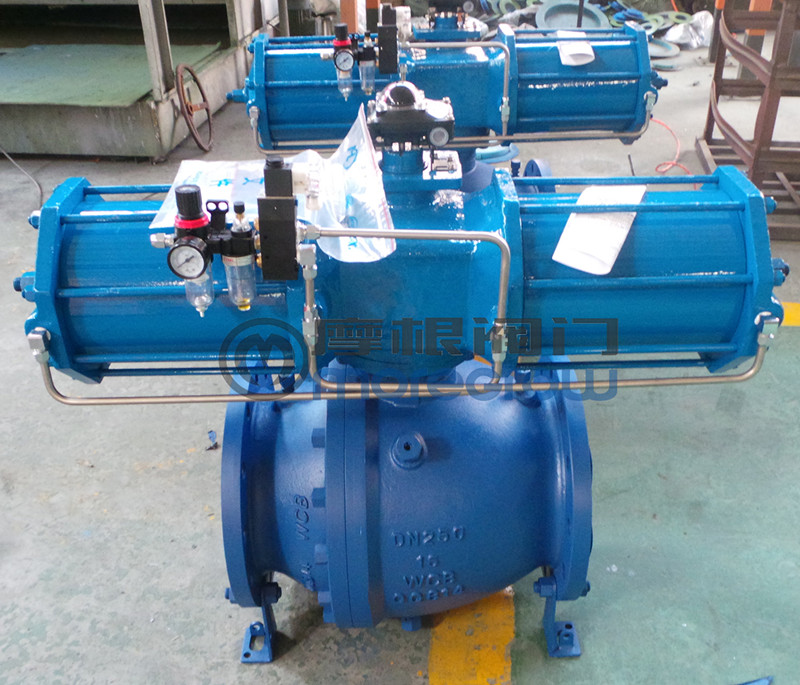

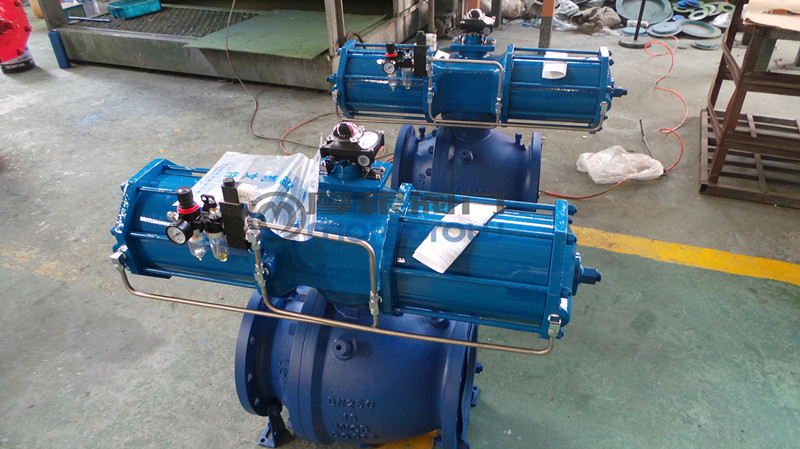

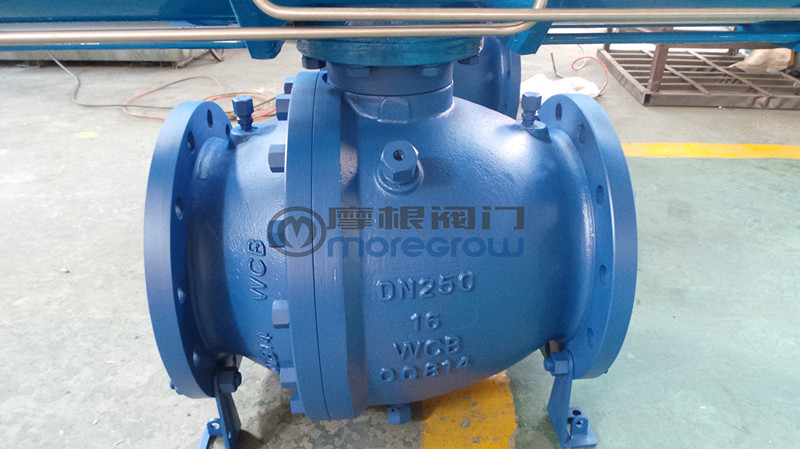

浙江摩根閥門有限公司Q647F氣動固定球閥現場圖片
氣動固定球閥生產廠家浙江摩根閥門有限公司制造，型號Q647F-16C DN250 閥體采用WCB,內件材質：球體內件材質：球體A105+ENP,閥座：A105+RPTFE四氟，蝸輪采用國產型Q647F國標氣動固定球閥，是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定球閥 的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。此閥一般水平安裝。
鑄鋼氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8. 因為氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
鑄鋼氣動球閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～425℃，
驅動方式：手動、蝸輪、氣動、電動、液動等。
鑄鋼氣動球閥的特點
1、操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
2、密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
3、防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
4、自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預]力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復
5、排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。
鑄鋼固定球閥廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
安裝
1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5)、本類閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
操作和使用
1)、操作前須確認管路和閥已被沖洗過。
2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(90°）時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。
3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
氣動固定球閥產品的采購須知：
氣動固定球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。
2、產品名稱與氣動固定球閥的型號；
3、氣動固定球閥的操作方式（有手動渦輪傳動氣動電動等）；
4、氣動固定球閥的密封面材質和硬度；
5、氣動固定球閥的閥體材質；
6、氣動固定球閥的壓力；
7、氣動固定球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；
8、氣動固定球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。
9、氣動固定球閥產品包裝人性化亦可按您的要求辦理。
二、若已經由設計單位選定摩根的氣動固定球閥型號，請按氣動固定球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
感謝您訪問我們的網站【99fyw.cn浙江摩根閥門有限公司】
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
