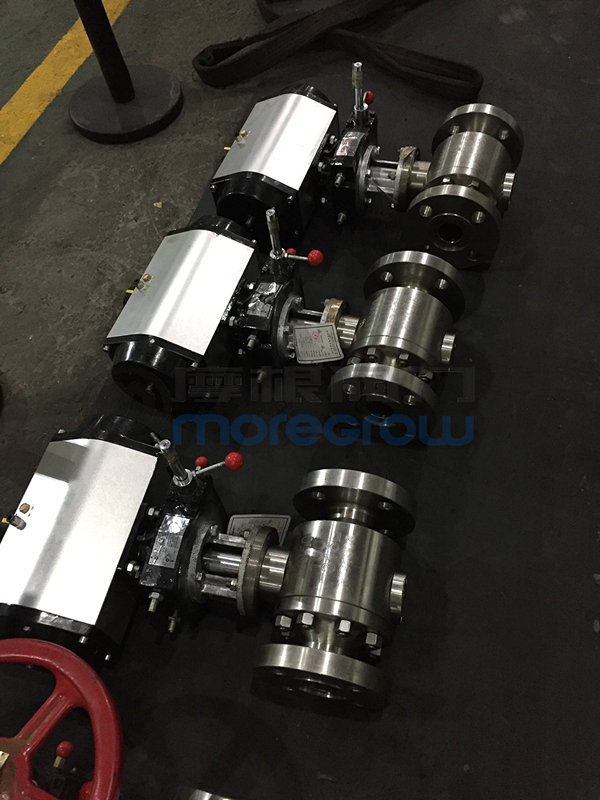

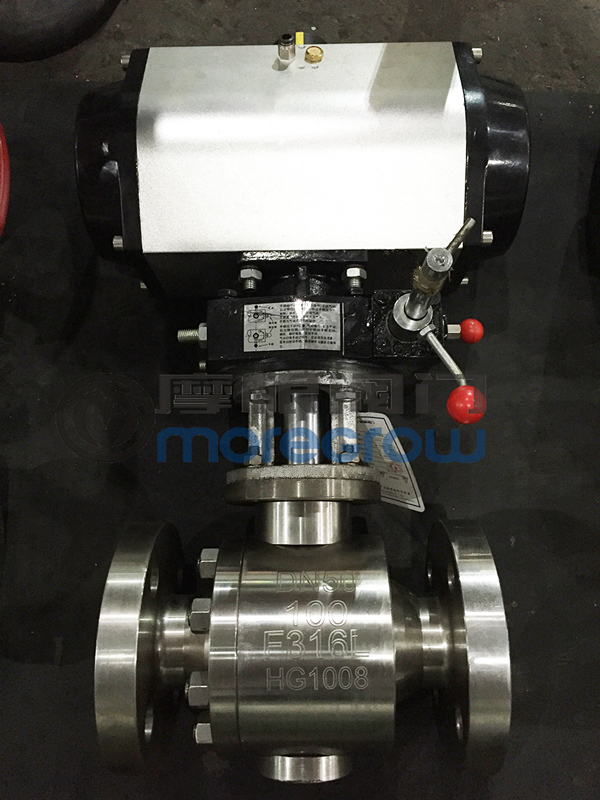

氣動高壓球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如氣源處理三聯件、定位器、限位開關、控制箱、電磁閥等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。
高壓球閥是由旋塞演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90度實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，球閥是近十幾年來發展最快的閥門品種之一。特別是在美、日、德、法、意、西、英等工業發達國家，球閥的使用非常廣泛，使用品種和數量仍在繼續擴大，并向高溫、高壓、大口經、高密封性、長壽命、優良的調節性能以及一閥多功能方向發展，其可靠性及其他性能指標均達到較高水平，并已部分取代閘閥、截止閥、節流閥。隨著球閥的技術進步，在可以預見的短時見內，特別是在石油天然氣管線上、煉油裂解裝置上以及核工業上將有更廣泛的應用。
Q代表球閥 6代表氣動 4代表法蘭連接 7代表固定式 N代表尼龍
安裝
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5、本類閥應安裝在管道的水平方向或垂直方向。
6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。 操作和使用 1、操作前須確認管路和閥已被沖洗過。 2、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(90°）時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。 3、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
試驗壓力
氣密封試驗 ：0.5～0.7
工作溫度 ：PTFE≤150℃ PPL≤300℃ 碳纖≤350℃
適用介質 ：水、油、蒸汽 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN200mm
公稱壓力：PN1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0、42.0MPa
氣動球閥產品的采購須知：
1、氣動球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。2、氣動球閥產品名稱與氣動球閥的型號；
3、氣動球閥的操作方式（有手動渦輪傳動氣動電動等）；
4、氣動球閥的密封面材質和硬度；
5、氣動球閥的閥體材質；
6、氣動球閥的壓力；
7、氣動球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；
8、氣動球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。
9、氣動球閥產品包裝人性化亦可按您的要求辦理。
二、若已經由設計單位選定摩根的氣動球閥型號，請按氣動球閥直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
感謝您訪問我們的網站【99fyw.cn浙江摩根閥門有限公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
